Prédalle
L’optimisation sur mesure pour votre chantier avec grue
Descriptif

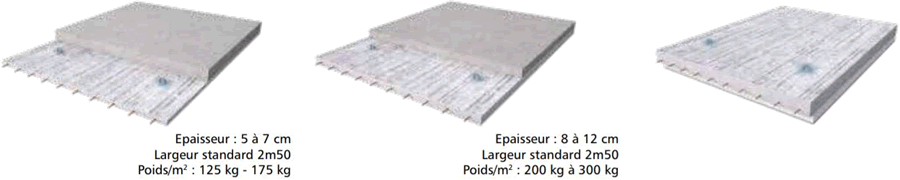

- Système de plancher en béton précontraint constitué de Prédalles préfabriquées KP1, épaisseur (5 cm minimum) associées à une dalle de compression armée, faiblement ferraillée, coulée sur chantier.
- Les différentes combinaisons possibles d’épaisseurs de Prédalles et de hauteur de dalle de compression permettent de constituer des montages de planchers adaptés à la configuration de votre projet (portées, épaisseurs de planchers, reprises des charges).
- Bénéficiant d’une large gamme d’accessoires, le système de plancher Prédalles KP1 peut intégrer des fonctionnalités connexes (isolation en sous-face, coffrage des bords libres, passage des réseaux, réservations, etc.).
- Disponible en version bas carbone
Domaine d'emploi
- Tous types d’ouvrages : bâtiments non résidentiels (bureaux, tertiaires, enseignements,
santé, etc.), logement collectifs, groupés et individuels. - Toutes zones sismiques en France métropolitaine et catégories d’importance de bâtiments
- Posée avec ou sans dispositif d’étaiement (selon étude plancher)

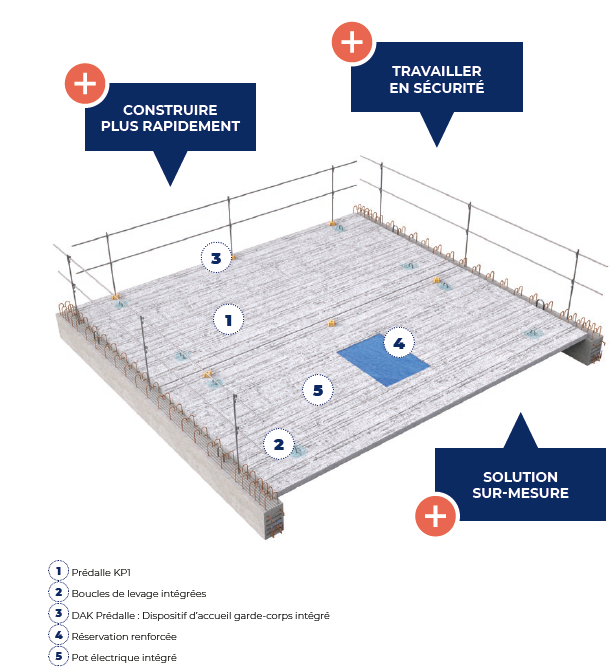

Pourquoi le choisir sur votre chantier ?
Construire plus rapidement
- Jusqu’à 150 m² de Prédalles posées en 1h30
- Moins d’acier et moins d’étaiement = moins d’opérations à réaliser sur chantier
- Gestion rigoureuse des ressources chantier : temps de grue et cycle des tâches optimisés
- Poste coffrage réduit au minimum
Travailler en sécurité
- Système de levage intégré et garanti
- DAK Prédalle : protection des chutes de hauteur lors de la pose des Prédalles
- Réservations sécurisées
Solution sur-mesure
- Dimensionnement optimisé pour chaque chantier
- Processus industriel permettant une gestion rigoureuse des réservations et incorporations
- Des livraisons adaptées aux évolutions du rythme du chantier et au sens de pose du plancher
Réglementation
Protection parasismique
Associées à une dalle de compression, les Prédalles KP1 sont utilisables quelle que soit la zone sismique et quelle que soit la catégorie d’importance de bâtiment. L’épaisseur de la Prédalle, dont le ferraillage en usine ainsi que la section d’acier des armatures rapportées (chaînage,chapeaux, etc.), dépend de la zone sismique. Les efforts sismiques communiqués par le BET pourront conduire à des renforts complémentaires dans la dalle de compression.
Performances acoustiques
Les performances acoustiques (Indice d’affaiblissement acoustique et niveau de bruit d’impact) d’un plancher constitué de Prédalles et/ou ThermoPrédalles sont similaires à celles d’un plancher coulé en place de même masse surfacique.
Performance thermique
Isolation thermique d’un plancher avec Prédalles KP1
• Isolation surfacique : Le système de plancher Prédalles KP1 est compatible avec tous dispositifs d’isolation thermique rapportée : mis en place en face inférieure du plancher (isolant fixé en usine ou sur chantier) ou en face supérieure du plancher (avec ou sans chape flottante).
• Traitement des ponts thermiques :
- Le système ThermoPrédalle® KP1 (voir page 204) intègre à la Prédalle un dispositif de traitement des ponts thermiques
- Le système de plancher Prédalles KP1 est compatible avec les différents modes de traitement des pont thermiques périphériques du plancher (rupteurs thermiques pour plancher Prédalles, planelles isolantes, isolation extérieure,etc.). La vérification du niveau de performance thermique se fera selon les règles Th-U ou en se référant, le cas échéant, à l’Avis Technique du système d’isolation utilisé.
Inertie thermique et confort d’été
• Les planchers composés de Prédalles KP1, considérés comme parois lourdes, contribuent fortement à l’apport d’inertie thermique au bâtiment et donc au confort d’été.
• Leur inertie est déterminée au moyen des règles Th-I.
Sécurité incendie
Stabilité au feu des planchers Prédalles KP1 :
• Une Prédalle permet de réaliser couramment des planchers coupe-feu d’une durée allant jusqu’à 2h (REI 120 minutes).
La performance attendue en matière de stabilité au feu doit être prise en compte dès le dimensionnement du plancher.
• Des dispositions supplémentaires (renforcement de la Prédalle ou réalisation d’une protection en sous-face) permettent
d’atteindre jusqu’à 3h de degrés coupe-feu (REI 180 minutes).
BOUCLES DE LEVAGE
- Boucles de levage systématiquement intégrées aux Prédalles KP1 lors de leur fabrication
- Marquage de couleur bleue pour un repérage et un élingage facilité sur chantier
- Permet de lever des prédalles en toute sécurité en utilisant uniquement 4 élingues à brins équilibrés
Nos boucles de levage sont caractérisées et dimensionnées conformément aux protocoles d'essais reconnus des Avis Techniques de la CCFAT ( coefficient de sécurité de 3)
PLOTS ELECTRIQUES
- Manchons pour connexions électriques
- Intégrés aux Prédalles KP1 lors de leur fabrication
- Nombre et position déterminés à l'aide des plans d'incorporation fournis par l'entreprise Gros oeuvre ou électricien
Pour une pose en toute sécurité, veuillez vous référer aux documents suivants :
