Prémur béton
Mur à coffrage intégré : la pièce maîtresse de votre chantier

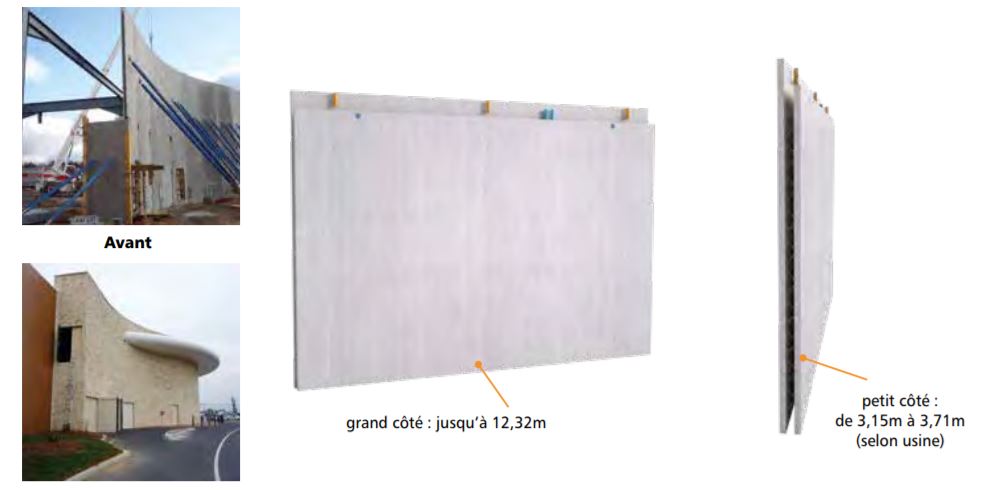

Descriptif du prémur béton
-
Procédé de mur à coffrage intégré constitué de deux parois préfabriquées en béton armé, reliées entre elles par des raidisseurs

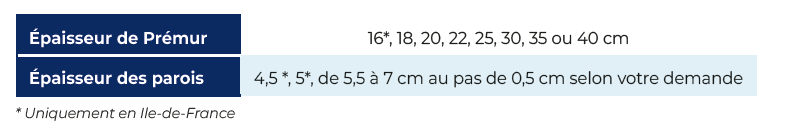

- Disponible en différentes épaisseurs et dimensions, il est fabriqué sur mesure pour votre chantier, en fonction de vos capacités de levage
- Intègre des boucles de levage, douilles d’étaiement et, sur demande, des réservations, pots électriques, fourreaux garde-corps et boîtes d’attente
- Disponible en version Gamme IMPAKT : poids carbone de 24,5 kg eqCO2/m² grâce au ciment CEM III à plus faible teneur en clinker
- Aucun dispositif de coffrage n’est nécessaire ce qui permet une mise en oeuvre rapide
Domaine d'emploi du prémur béton
- Tous types de bâtiments : logements individuels, en bande et collectifs, bâtiments non résidentiels
- Toutes zones sismiques et catégories d‘importance de bâtiments
- Tous types d’ouvrages : murs intérieurs au bâtiment et infrastructure, murs de clôture, cages d’escaliers et ascenseur, murs de façades, acrotères et mur < 1,30 m, rampe, murs biais
Les atouts du prémur béton
Jouer l’atout préfa
- Rapide à mettre en oeuvre :plus de 200 m² de Prémurs KP1 posés en 1 journée avec une équipe de 3 personnes
- Associé à des planchers Prédalles KP1, il garantit un délai d’exécution du gros oeuvre optimal
- Idéal pour la réalisation de points singuliers : cotes bloquées, construction contre bâtiment existant ou en limite de propriété, voiles en infrastructure, possibilité de voiles toutes hauteurs (cages d’escalier et d’ascenseur)
- Les prémurs peuvent intégrer des poutres et poteaux si nécessaire pour une rapidité d’exécution
Garantie de qualité
Présente toutes les garanties d’une fabrication industrielle :
- Dimensionnement fiable, fabrication contrôlée, performances garanties, finition soignée
- Minimise les aléas du chantier : intempéries, phasage simplifié
- Moins de travaux de ragréage et de finition
Sécurité chantier :
- Eléments de sécurité intégrés en usine (boucles de levage)
- Compatible avec la gamme KP1 d’accessoires de mise en oeuvre en sécurité : DAK Prémurs (dispositif d’accueil de garde corps), Douilles de fixation, etc.
- Accompagné d’un Guide de Mise en Oeuvre Sécurisée KP1 (GMS Prémurs)

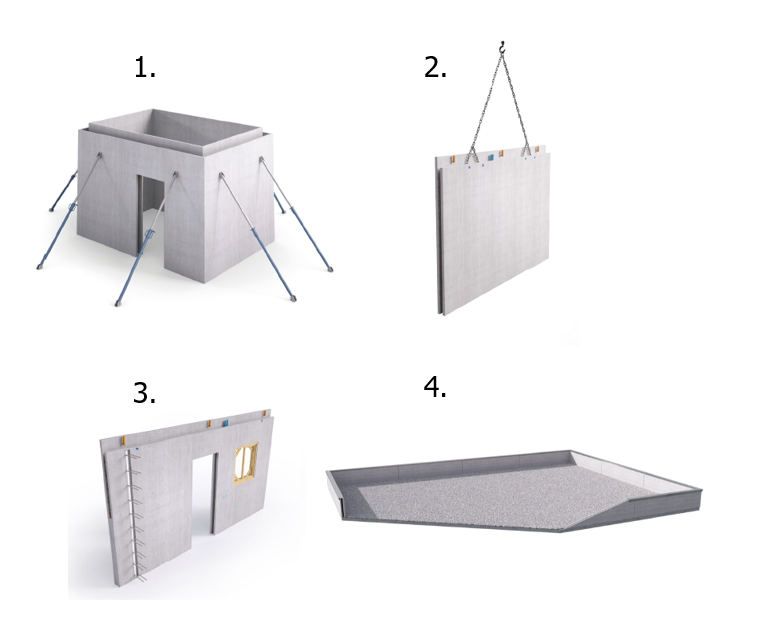

GAMME DE PREMUR BETON
Le Prémur béton KP1 possède de nombreuses fonctions dont :
- Réalisation de cage d'escalier et d'ascenseur
- Murs intérieurs au bâtiment et infrastructure, murs de clôture
- Murs de façade
- Acrotère et mur < 1,30 m, rampe, murs biais
REGLEMENTATION LIEE AU PREMUR BETON
Protection parasismique
Les Prémurs KP1 :
- Sont utilisables quelle que soit la zone sismique et quelle que soit la catégorie de bâtiment (conformément à l’Avis Technique n°3/15-820)
- Peuvent être porteurs ou non porteurs
- Peuvent contribuer aux efforts de contreventement du bâtiment
Performance acoustique
- Considéré comme une paroi homogène, un mur constitué de Prémurs KP1 et de béton coulé sur chantier présente naturellement de très bonnes performances acoustiques. Il participe ainsi à l’isolement acoustique d’un bâtiment et à l’atteinte des niveaux réglementaires en la matière
- L’indice d’affaiblissement acoustique d’un Prémur KP1 est déterminé par la Loi de Masse, à partir de la masse surfacique du mur (comprenant parois coffrantes et béton coulé sur chantier)
- L’influence des joints est considérée comme négligeable
Performance thermique
Isolation thermique du Prémur KP1
- Le Prémur KP1 est compatible avec tous systèmes d’isolation thermique rapportées : par l’intérieur ou l’extérieur du bâtiment.
- La vérification du niveau de performance thermique se fera selon les règles Th-U ou en se référant, le cas échéant, à l’Avis Technique du système d’isolation utilisée
Inertie thermique et confort d’été
- Les murs extérieurs composés de Prémurs KP1, considérés comme parois lourdes à isolation rapportée, contribuent fortement à l’apport d’inertie thermique au bâtiment et donc au confort d’été
- Leur inertie est déterminée au moyen des règles Th-I
Sécurité incendie
Stabilité au feu du Prémur KP1 :
- Le comportement au feu du Prémur KP1 est justifié conformément au paragraphe 1.2 du CPT MCI (Mur à Coffrage Intégré)
- Il offre la possibilité, suivant l’épaisseur et l’enrobage des aciers, de réaliser des murs coupe-feu pour une durée allant jusqu’à 2h
INSERTS DES PREMURS BETON

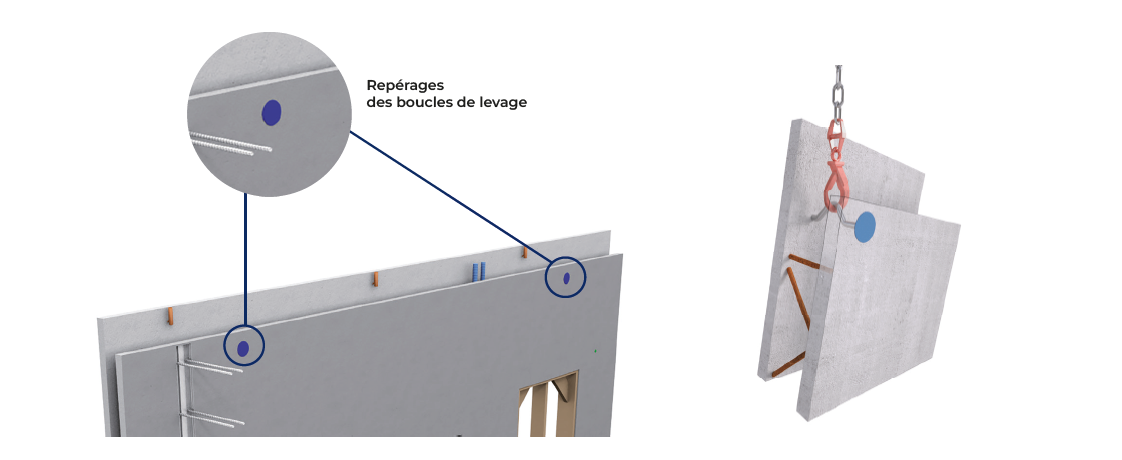

BOUCLES DE LEVAGE
• Systématiquement intégrées aux Prémurs KP1 lors de leur fabrication (2 ou 4 boucles en tête de Prémur et, en cas de Prémur à retourner, 2 ou 4 sur un côté)
• Positionnement facilement identifiable sur le chantier grâce à un repère bleu placé sur la peau intérieure du Prémur
• Permettent d’élinguer le Prémur KP1 en toute sécurité

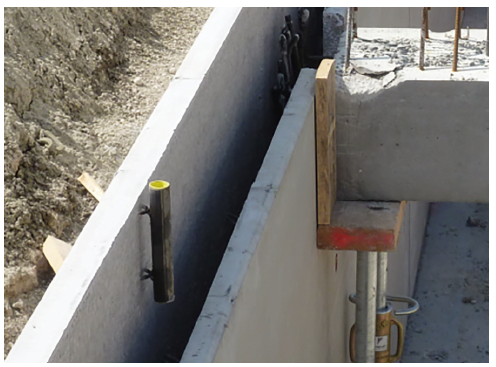

DAK PRÉMUR
• Fourreaux métalliques intégrés en haut de la peau extérieure du Prémur (face intérieure)
• Supports des garde-corps périphériques

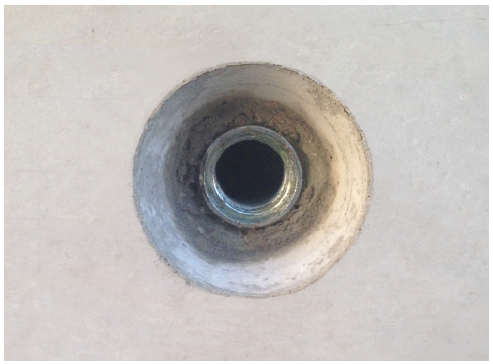

DOUILLES MÉTAL M16
• Douilles M16 intégrées à l’une des peaux du Prémur
• Positionnées selon la géométrie du prémur, le poids, la zone de vent...
• Permettent la fixation des étais de stabilisation
FAUX JOINT STANDARD
• Empreinte sur peau extérieure du Prémur présentant le même aspect esthétique qu’un joint entre Prémurs
• Réalisés lors de la fabrication, suivant plan validé par l’architecte du projet
• Ils peuvent être réalisés pour des raisons esthétiques ou pour symboliser une zone à découper ou casser sur chantier
PRÉMUR MATRICÉ
• Empreinte réalisée sur la face extérieure du Prémur
• Réalisée lors de la fabrication, à l’aide d’une matrice qui aura été choisie et validée par l’architecte du projet

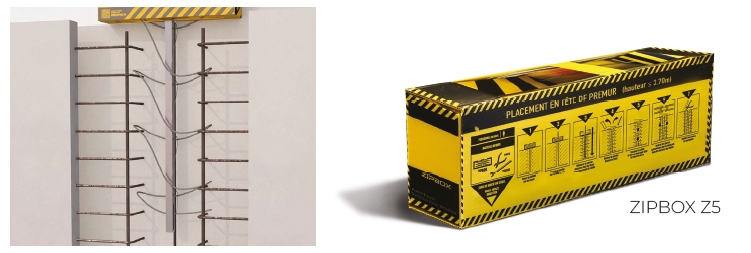

ZIPBOX
• Liaison entre les Prémurs réalisées en 30 secondes chrono par 1 personne, en toute sécurité
• Ferraillage optimisé inclus dans une boîte compacte et facile à manipuler

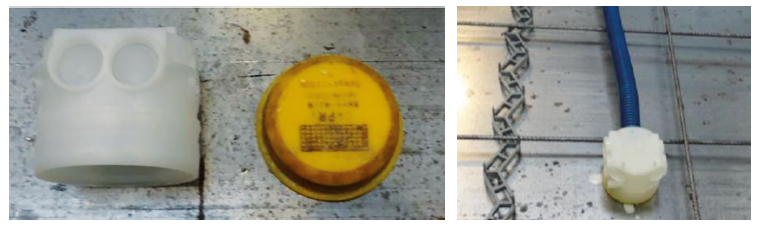

POT ÉLECTRIQUE
• Directement mis en place en usine suivant plan fourni par l’électricien
• Nous consulter pour connaître l’ensemble des références intégrables sur demande

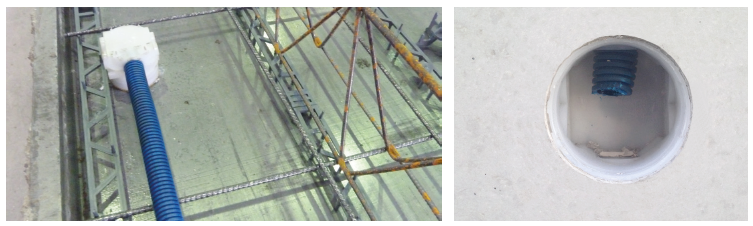

GAINES ÉLECTRIQUES
• Diamètre de gaines : 25 mm
• Mise en place des gaines électriques connectées aux pots électriques, suivant plan fourni
par l’électricien
• Nous consulter pour connaître les différents diamètres intégrables sur demande

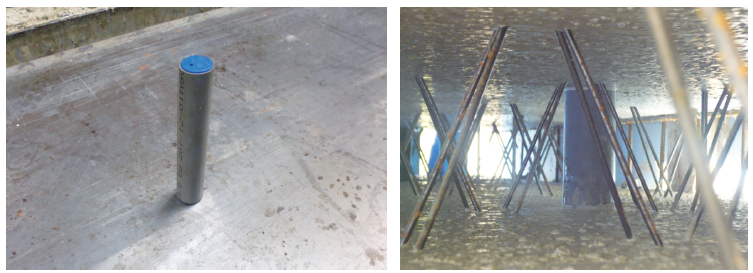

RÉSERVATION TRAVERSANTE RONDE
• Fourreaux de l’épaisseur totale du Prémur
• Positionnées selon plan fourni
• Diamètre pouvant aller jusqu’à 150 mm (nous consulter pour connaître les différents
diamètres intégrables à nos Prémurs)

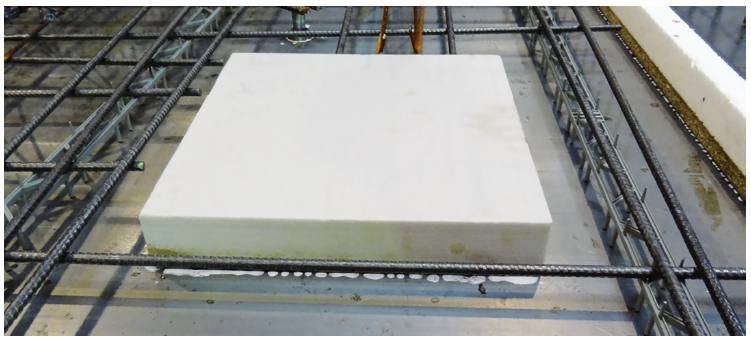

RÉSERVATION RECTANGULAIRE OU CARRÉE
• Réservations sur mesure
• Positionnées selon plan fourni
• Dimensions pouvant aller jusqu’à 50x50 cm

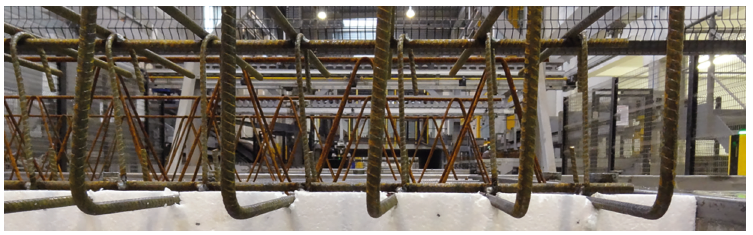

RÉSERVATION SANDWICH
• Réservation sur l’une ou les deux peaux du Prémur, laissant passer les aciers des cages
d’armatures
• Nous consulter pour connaître les dimensions possibles des réservations sandwich intégrables

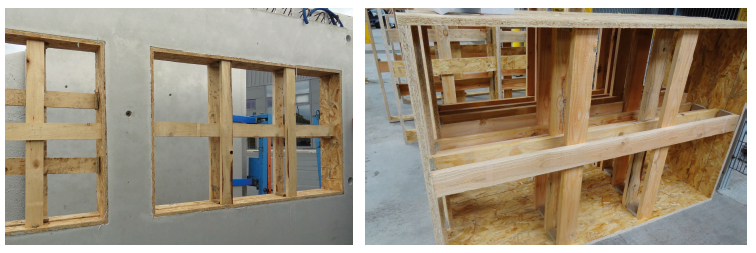

COFFRAGE MANNEQUIN BOIS
• Coffrage bois de grandes réservations (dimensions > 50 cm)
• Positionné selon plan fourni
• Utilisé sur chantier pour coffrer le noyau béton du Prémur lors du coulage
• Possibilité de lui associer un coffrage de feuillure en périphérie

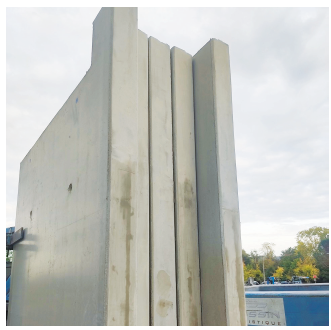

COFFRAGE D’ABOUT EN BÉTON
• Coffrage en béton fibré disposé sur un des côtés du Prémur
• Aspect fini, prêt pour les travaux de finition éventuels
ORGANISATION DU CHANTIER AVEC PREMUR BETON

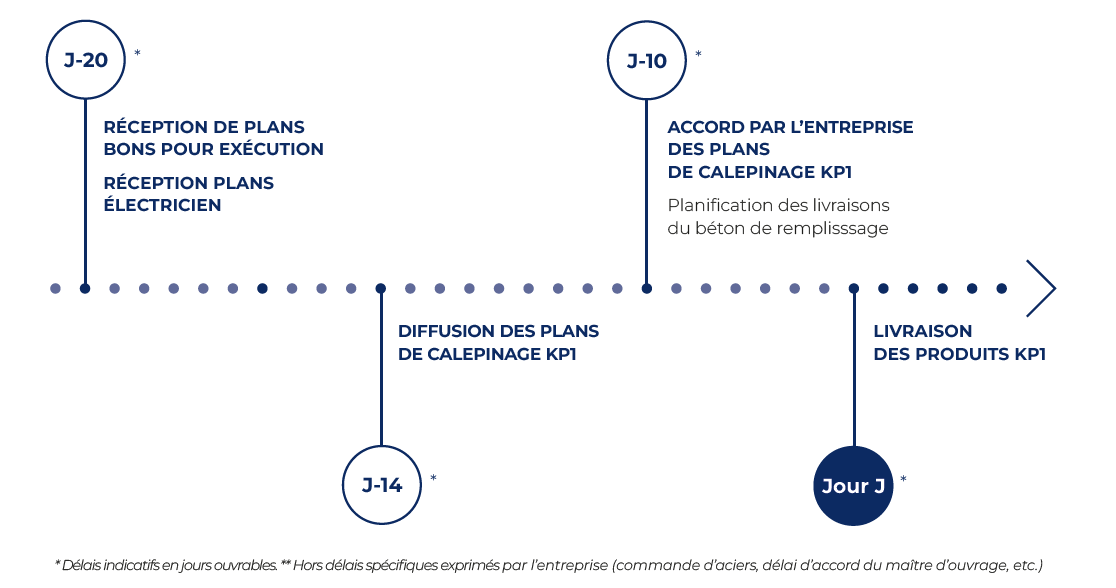

PRÉVOIR LE PLANNING DE LIVRAISON
- Ébaucher le planning de livraison
Les cadences de pose de Prémurs varient entre 100 et 250 m² par jour en fonction de la
technicité des Prémurs à poser et de l’habitude de l’équipe de pose.
- Ébaucher le rétroplanning
Le rétroplanning dépend de la cadence des livraisons souhaitée mais aussi des tâches
des acteurs impliqués dans l’exécution du bâtiment.
Le Prémur KP1 répond aux besoins chantier et implique un dialogue entre l’entreprise
de gros oeuvre et l’équipe KP1 afin d’optimiser, étape par étape, son utilisation et ainsi
bénéficier au maximum de ses avantages.
LE RETOURNEMENT DES PRÉMURS
Le retournement des Prémurs est utilisé pour les Prémurs dont la hauteur est supérieure
à 3,71 m. Ces Prémurs sont stockés à l’horizontale puis redressés sur chantier à l’aide d’un
retourneur à axe libre type escargot.
La zone de retournement doit être préparée (pente du terrain inférieure à 5% et portance
vérifiée) et sécurisée (longueur du Prémur + 5m côté retourneur + 2m côté boucles de
levage). Le retourneur est de préférence aligné à l’axe de la flèche de la grue. Interdire
l’accès à cette zone pendant les phases de levage.
Prévoir des poulies (1 à 3 en fonction de la configuration) afin d’équilibrer la charge sur
toutes les boucles lors du retournement.
Conseil KP1 : Fixer les étais de stabilisation avant le retournement
GUIDE DE MISE EN OEUVRE SECURISEE
Pour une pose en toute sécurité, veuillez vous référer à :
• Guide de mise en oeuvre sécurisée Prémurs
• Guide de mise en oeuvre sécurisée retourneur à axe libre
EXEMPLES DE LIAISONS DES PREMURS BETON

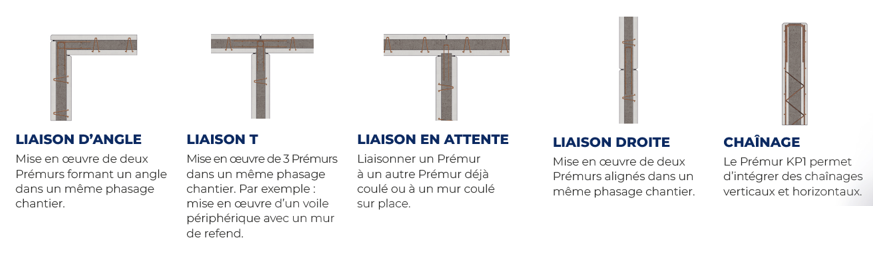

LIAISONS PRÉMUR / PRÉMUR

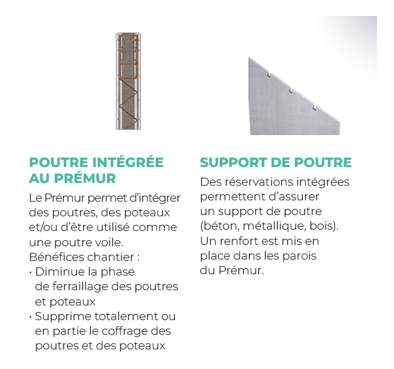

ELÉMENTS STRUCTURAUX INTÉGRÉS AU PRÉMUR

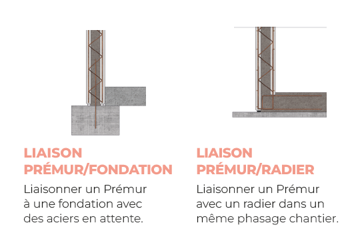

LIAISONS PRÉMUR / FONDATION

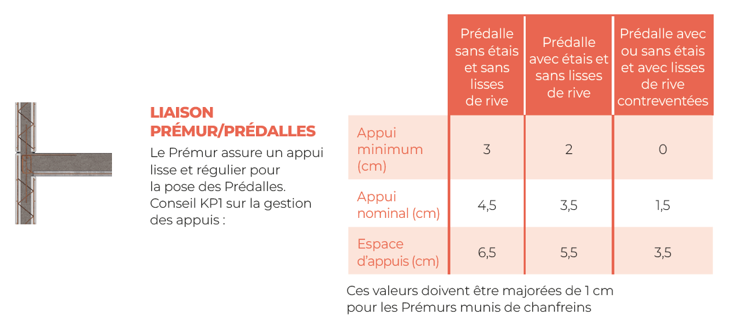

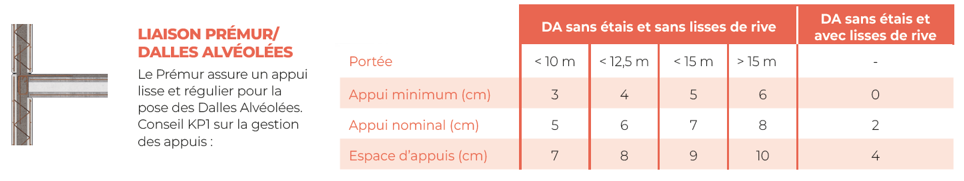

LIAISONS PRÉMUR / PLANCHERS
LIAISONS PRÉMUR / ÉLÉMENT COULÉ SUR PLACE
Le Prémur est liaisonné avec des éléments coulés sur place grâce à :
• La mise en place d’aciers de liaison entre le Prémur et l’élément coulé sur place.
• L’intégration d’aciers en attente dans le Prémur.
NB : Les schémas de liaison sont à titre indicatif. Pour plus de renseignements, se rapprocher de votre contact KP1.
